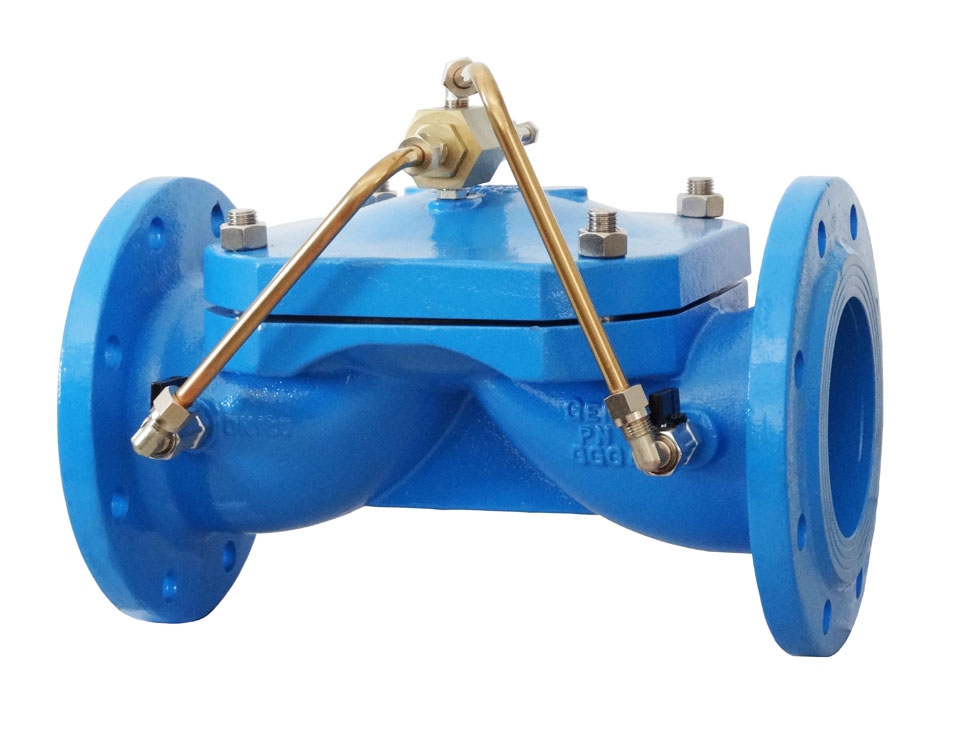

VANA DE DESCARCARE RAPIDA/PRESSURE RELIEF VALVE GEMAK AS-E/V-30

DOMENIU DE UTILIZARE

GEMAK a creat seria de vane hidraulice AS pentru a răspunde cerinţelor de monitorizare şi protecţie între distribuţia de apă potabilă/irigaţii şi staţiile de pompare. Diafragma internă este acţionată hidraulic iar reglarea nu necesită cunoştinţe speciale. Prin montarea pe corp a diverselor accesorii (vane pilot, electroventile cu 3 căi, plutitoare mecanice şi electrice, etc.) se pot obţine numeroase configuraţii care să îndeplinească cerinţele de funcţionare lină şi de protecţie a reţelelor edilitare şi a staţiilor de pompare, cum sunt:

- electroventile normal închise/deschise;

- vane de control a pompelor în cazul opririi accidentale a acestora;

- vane reductoare şi stabilizatoare de presiune;

- vane pentru controlul nivelului şi debitului;

- clapeţi de sens (anti retur);

- vane de protecţie contra loviturii de berbec;

- vane cu comandă de la distanţă pentrua utomatizarea umplerii rezervoarelor şi alimentarea reţelelor de apă potabilă şi irigaţii.

Prin adăugarea unor accesorii se poate controla timpul de deschidere şi închidere a diafragmei într-un interval foarte larg, de la 0,2 la 180 sec. obţinând astfel condiţii ideale de funcţionare şi siguranţă pentru staţiile de pompare şi reţelele de distribuţie.

CARACTERISTICI TEHNICE

DIAMETRU NOMINAL: DN 50...DN 150

PRESIUNE DE LUCRU: max. 16 BAR

TEMPERATURA DE LUCRU: max. 80 grd. Celsius

MATERIALE:

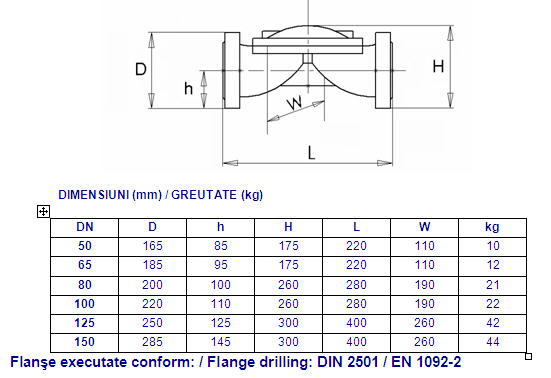

DIMENSIUNI:

ATENŢIE!

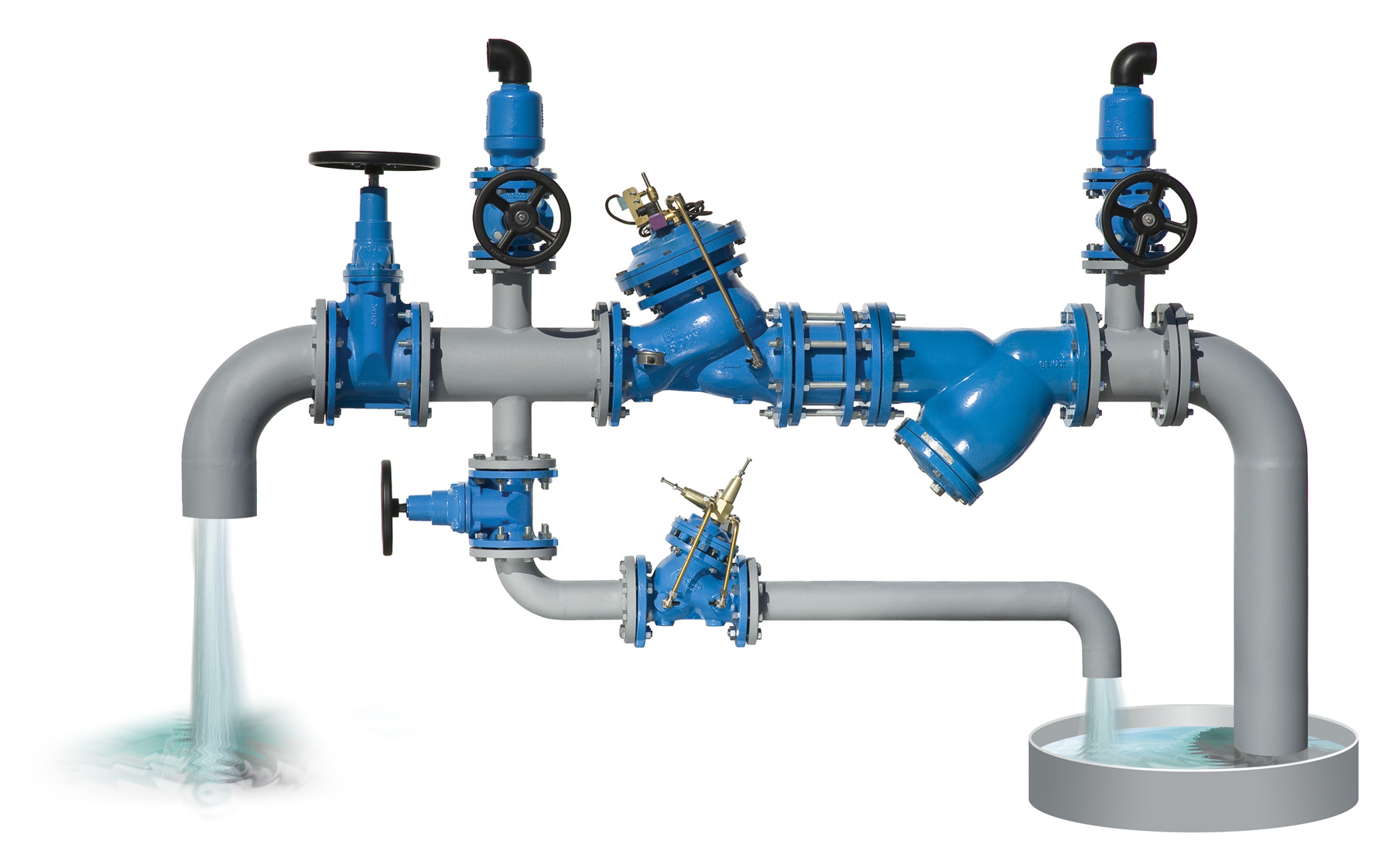

PENTRU O FUNCŢIONARE CORECTĂ ŞI CU ACURATEŢE ÎN TIMP SUNT NECESARE MĂSURI DE PROTECŢIE A VANEI (FILTRU Y, VANE DE IZOLARE, VANE DE EVACUARE RAPIDĂ). CITIŢI CU ATENŢIE INSTRUCŢIUNILE DE INSTALARE ŞI ÎNTREŢINERE FURNIZATE LA LIVRARE!

Vanele de descărcare rapidă şi menţinere a presiunii au rolul de a proteja pompele şi conductele de deteriorările produse de loviturile de berbec cauzate de schimbările rapide ale vitezei de curgere. Cauzele frecvente ce duc la apariţia schimbărilor bruşte ale vitezei de curgere sunt pronirea sau oprirea pompelor, închiderea şi deschiderea bruscă a vanelor de izolare, umplerea reţelelor golite cu debite prea mari, etc.

Vana Gemak AS-E/V-30 menţine presiunea de la intrarea în vană indiferent de modificările debitului. În cazul în care presiunea de intrare scade sub valoarea presiunii reglate a vanei pilot se produce închiderea completă a vanei.
