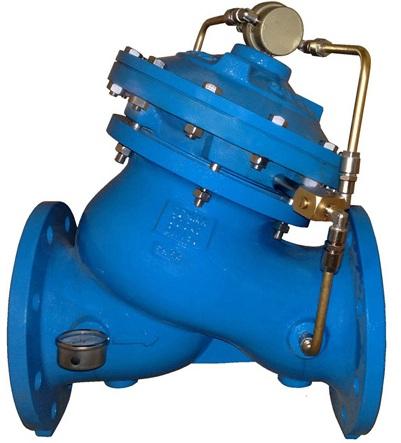

REDUCTOARE DE PRESIUNE CAMERA DUBLA AS-A/Y GEMAK

VANA REDUCTOARE DE PRESIUNE CAMERA DUBLA AS-A/Y GEMAK

PREZENTARE-SERIA-AS-AY-GEMAK-RO-EN.pdf

Ordonează după
Producător

VANA HIDRAULICA DE REDUCERE A PRESIUNII GEMAK AS-E/V-20 DN 50 - DN 150empty
Reductoarele de presiune cu cameră simplă sau cu cameră dublă reduc presiunea de intrare din reţea la o presiune mai mică la ieşirea din vană şi menţin această presiune de ieşire constantă, indiferent




VANA HIDRAULICA DE REDUCERE A PRESIUNII CAMERA DUBLA GEMAK AS-A/Y-20 DN 50-DN450empty
Reductoarele de presiune cu cameră simplă sau cu cameră dublă reduc presiunea de intrare din reţea la o presiune mai mică la ieşirea din vană şi menţin această presiune de ieşire constantă, indiferent




VANA HIDRAULICA DE REDUCERE A PRESIUNII CAMERA DUBLA GEMAK AS-A/Y-20 DN 350empty
Reductoarele de presiune cu cameră simplă sau cu cameră dublă reduc presiunea de intrare din reţea la o presiune mai mică la ieşirea din vană şi menţin această presiune de ieşire constantă, indiferent




VANA HIDRAULICA DE REDUCERE A PRESIUNII CAMERA DUBLA GEMAK AS-A/Y-20 DN 400empty
Reductoarele de presiune cu cameră simplă sau cu cameră dublă reduc presiunea de intrare din reţea la o presiune mai mică la ieşirea din vană şi menţin această presiune de ieşire constantă, indiferent




VANA HIDRAULICA DE REDUCERE A PRESIUNII CAMERA DUBLA GEMAK AS-A/Y-20 DN 450empty
Reductoarele de presiune cu cameră simplă sau cu cameră dublă reduc presiunea de intrare din reţea la o presiune mai mică la ieşirea din vană şi menţin această presiune de ieşire constantă, indiferent




VANA HIDRAULICA DE REDUCERE A PRESIUNII CAMERA DUBLA GEMAK AS-A/Y-20 DN 50empty
Reductoarele de presiune cu cameră simplă sau cu cameră dublă reduc presiunea de intrare din reţea la o presiune mai mică la ieşirea din vană şi menţin această presiune de ieşire constantă, indiferent
Preţ catalog 870,00 EUR

Preţ livrare 610,00 EUR (2 842,66 RON)


VANA HIDRAULICA DE REDUCERE A PRESIUNII CAMERA DUBLA GEMAK AS-A/Y-20 DN 65empty
Reductoarele de presiune cu cameră simplă sau cu cameră dublă reduc presiunea de intrare din reţea la o presiune mai mică la ieşirea din vană şi menţin această presiune de ieşire constantă, indiferent
Preţ catalog 945,00 EUR

Preţ livrare 690,00 EUR (3 215,47 RON)


VANA HIDRAULICA DE REDUCERE A PRESIUNII CAMERA DUBLA GEMAK AS-A/Y-20 DN 80empty
Reductoarele de presiune cu cameră simplă sau cu cameră dublă reduc presiunea de intrare din reţea la o presiune mai mică la ieşirea din vană şi menţin această presiune de ieşire constantă, indiferent
Preţ catalog 1 140,00 EUR

Preţ livrare 870,00 EUR (4 054,29 RON)


VANA HIDRAULICA DE REDUCERE A PRESIUNII CAMERA DUBLA GEMAK AS-A/Y-20 DN 100empty
Reductoarele de presiune cu cameră simplă sau cu cameră dublă reduc presiunea de intrare din reţea la o presiune mai mică la ieşirea din vană şi menţin această presiune de ieşire constantă, indiferent
Preţ catalog 1 355,00 EUR

Preţ livrare 1 030,00 EUR (4 799,90 RON)


VANA HIDRAULICA DE REDUCERE A PRESIUNII CAMERA DUBLA GEMAK AS-A/Y-20 DN 125empty
Reductoarele de presiune cu cameră simplă sau cu cameră dublă reduc presiunea de intrare din reţea la o presiune mai mică la ieşirea din vană şi menţin această presiune de ieşire constantă, indiferent
Preţ catalog 1 810,00 EUR

Preţ livrare 1 340,00 EUR (6 244,53 RON)


VANA HIDRAULICA DE REDUCERE A PRESIUNII CAMERA DUBLA GEMAK AS-A/Y-20 DN 150empty
Reductoarele de presiune cu cameră simplă sau cu cameră dublă reduc presiunea de intrare din reţea la o presiune mai mică la ieşirea din vană şi menţin această presiune de ieşire constantă, indiferent
Preţ catalog 2 350,00 EUR

Preţ livrare 1 750,00 EUR (8 155,18 RON)


VANA HIDRAULICA DE REDUCERE A PRESIUNII CAMERA DUBLA GEMAK AS-A/Y-20 DN 200empty
Reductoarele de presiune cu cameră simplă sau cu cameră dublă reduc presiunea de intrare din reţea la o presiune mai mică la ieşirea din vană şi menţin această presiune de ieşire constantă, indiferent
Preţ catalog 3 400,00 EUR

Preţ livrare 2 450,00 EUR (11 417,25 RON)


VANA HIDRAULICA DE REDUCERE A PRESIUNII CAMERA DUBLA GEMAK AS-A/Y-20 DN 250empty
Reductoarele de presiune cu cameră simplă sau cu cameră dublă reduc presiunea de intrare din reţea la o presiune mai mică la ieşirea din vană şi menţin această presiune de ieşire constantă, indiferent
Preţ catalog 4 360,00 EUR

Preţ livrare 3 670,00 EUR (17 102,57 RON)


VANA HIDRAULICA DE REDUCERE A PRESIUNII CAMERA DUBLA GEMAK AS-A/Y-20 DN 300empty
Reductoarele de presiune cu cameră simplă sau cu cameră dublă reduc presiunea de intrare din reţea la o presiune mai mică la ieşirea din vană şi menţin această presiune de ieşire constantă, indiferent
Preţ catalog 5 350,00 EUR

Preţ livrare 4 440,00 EUR (20 690,84 RON)

DOMENIU DE UTILIZARE

GEMAK a creat seria de vane hidraulice AS pentru a răspunde cerinţelor de monitorizare şi protecţie între distribuţia de apă potabilă/irigaţii şi staţiile de pompare. Diafragma internă este acţionată hidraulic iar reglarea nu necesită cunoştinţe speciale. Prin montarea pe corp a diverselor accesorii (vane pilot, electroventile cu 3 căi, plutitoare mecanice şi electrice, etc.) se pot obţine numeroase configuraţii care să îndeplinească cerinţele de funcţionare lină şi de protecţie a reţelelor edilitare şi a staţiilor de pompare, cum sunt:

- electroventile normal închise/deschise;

- vane de control a pompelor în cazul opririi accidentale a acestora;

- vane reductoare şi stabilizatoare de presiune;

- vane pentru controlul nivelului şi debitului;

- clapeţi de sens (anti retur);

- vane de protecţie contra loviturii de berbec;

- vane cu comandă de la distanţă pentru automatizarea umplerii rezervoarelor şi alimentarea reţelelor de apă potabilă şi irigaţii.

Prin adăugarea unor accesorii se poate controla timpul de deschidere şi închidere a diafragmei într-un interval foarte larg, de la 0,2 la 180 sec. obţinând astfel condiţii ideale de funcţionare şi siguranţă pentru staţiile de pompare şi reţelele de distribuţie.



DESCRIERE:

Vanele de control hidraulic cu cameră dublă GEMAK seria AS-AY sunt construite în două variante:

1. corp tip Y şi

2. corp de colţ

Datorită construcţiei speciale a corpului se obţine un debit maxim cu pierderi minime.

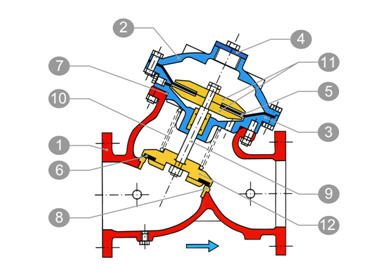

Materialul corpului este fonta ductilă cu grafit sferoidal tip GGG40/GGG50 conf. DIN 1693/EN 1563. Partea principală a mecanismului interior o reprezintă actuatorul diafragmatic. Diafragma actuatorului este o membrană din neopren ranforsat cu nylon ce prezintă o rezistenţă ridicată în timp şi o flexibilitate foarte bună. Membrana împarte camera între baza actuatorului şi capac în două compartimente ce se modifică în funcţie de variaţiile de presiune.

Membrana este fixată pe margine cu şuruburi din oţel inox şi pe mijloc cu ajutorul a două discuri executate din alamă CuSn12 conf. DIN 1705 sau din oţel GS45. Discul de închidere este confecţionat din alamă conf. DIN 1705 sau din oţel GS45 cu o garnitură elastică de etanşare din EPDM pentru o închidere completă şi timp de viaţă ridicat. Între baza actuatorului şi discul de închidere este plasat cu arc din oţel inox AISI 316 cu rol de a presa discul la închidere. Prin conectarea unor vane pilot şi a unor ventile electromagnetice se pot obţine numeroase variante constructive pentru o operare fără turbulenţe a vanei.

Diferenţa de presiune care apare între cele două camere ale actuatorului conectate cu vana pilot şi racordul de la intrarea în vană, duce la deplasarea axială a mecanismului şi asigură o funcţionare automată.

Vana se va deschide atunci când presiunea de la intrare depăşeşte forţele de la ieşire de deasupra diafragmei şi forţa din arc. În cazul unei egalitaţi între presiunea de ieşire şi presiunea reglată vana tinde să se închidă datorită forţei din arc. În acest caz acţionează ca o clapetă de reţinere şi închide total atunci când presiunea de intrare este mai mică decât presiunea reglată de ieşire.



AVANTAJE

Utilizarea vanelor hidraulice cu diafragmă GEMAK seria AS-A/Y permite:

  • Reglarea şi controlul proceselor cu acurateţe: pompe, reţele edilitare, etc.
  • Închidere lină şi sigură, fără scăpări
  • Reparaţii executate fără demontarea vanei din instalaţie
  • Lubrifiere în funcţionare
  • Nu apar elemente de uzură
  • Timp de viaţă ridicat
  • Operare sigură a pompei care va fi comandată de vana hidraulică şi va funcţiona conform limitelor de funcţionare setate de producător. În cazul unei defecţiuni în reţea vanele hidraulice protejează atât pompele cât şi reţeaua şi se închid automat la atingerea limitelor presetate
  • Elimină riscul apariţiei cavităţii
  • Protejează reţeaua în cazul suprapompării evitând defectarea
  • Înlocuiesc tehnologiile mecanice învechite cu costuri mici şi operare mult îmbunătăţită.



CARACTERISTICI TEHNICE

DIAMETRU NOMINAL: DN 50...DN 450

PRESIUNE DE LUCRU: max. 16 BAR

TEMPERATURA DE LUCRU: max. 80 grd. Celsius

REDUCERE PRESIUNE: 2,7:1 (recomandată pentru a a evita zgomotele, turbulenţele şi cavitaţia)

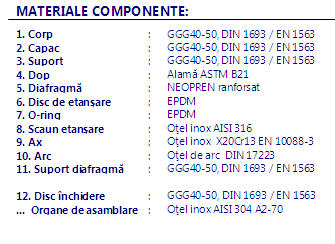

MATERIALE

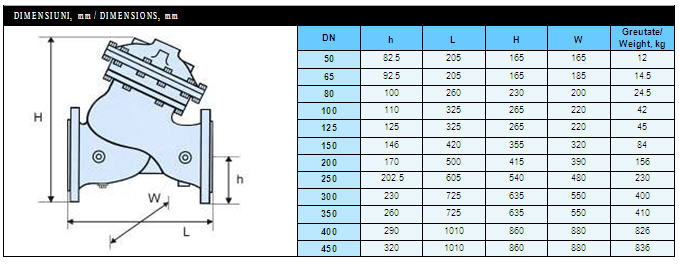

DIMENSIUNI
