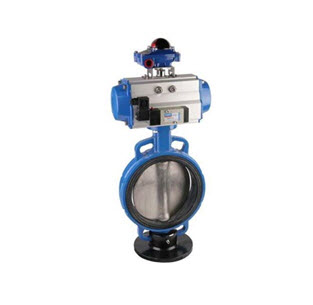

Vana fluture EPDM cu actionare pneumatica directa PAV802DA PN 16 DN 100 SMS-TORK


SMS-TORK Butterfly valve with pneumatic actuator direct acting






































                Transp. gratuit













                      Numar produs:

                            PAV802.100 DA







                        Preţ recomandat fără TVA                          :



      0,00 EUR (0,00 RON)






                        Preţ recomandat cu TVA (19 %):





        0,00 EUR (0,00 RON)









                      Livrare Curier 3 lei/kg:

                        0,00 EUR (0,00 RON)






























ROBINET CLAPA FLUTURE CU ACTIONARE PNEUMATICA DIRECTA (DA) SAU CU REVENIRE (SR)




PAV800 Robinet clapa fluture cu actionare pneumatica prezentare




Robineţii cu clapă fluture cu acționare pneumatică sunt utilizaţi pentru control local şi se folosesc în sistemele de alimentare cu apă, HVAC şi de protecţie împotriva incendiilor ca robineţi de izolare pentru delimitarea circuitelor hidraulice. Se utilizează ca armături de închidere sau de reglaj. Acționările electrice sunt de tip închis/deschis sau de reglaj cu modul 4-20mA.


They are defined as local control valves. Generally they are used in water feed lines, HVAC and fire protection networks as interruption valves in order to separate (control) zones in the location. Butterfly valves are used in order to shut off or to control the flow. Pneumatic actuators used are on/off type or for regulating with 4-20mA output.




Utilizări / Applications





Sisteme de apă caldă, ventilaţie, aer condiţionat, sisteme de tratare apă potabilă, apă potabilă, apă de mare, industria hârtiei şi ambalajelor, sisteme de stins incendii


HVAC systems, water treatment systems,  paper industry, fresh water system, sea water, fire protection networks




Caracteristici principale / Product description











·        Corp din fontă ductilă EN-GJS-1040


·        Disc din fontă ductilă EN-GJS-1040 cromat


·        Etanşarea tijei cu O-ring din cauciuc EPDM


·        Garnituri tip O-ring de etanşare a tijei


·        Fabricat conform EN 593


·        Montaj între flanşe PN 16 EN 1092


·        Lungime constructivă conform EN 558-1 seria 20


·        Marcaj robinet conform EN 19


·        Flanşă montare mecanism de acţionare mecanic, electric sau pneumatic ISO 5201 F03, F05,F07, F10


·        Acționare pneumatică directă tip RA_DA sau cu revenire RA_SR


·        Accesorii: Indicator de poziție electro-mecanic LS10.2M, electroventil Namur de comandă







·        Body made of ductile iron EN-GJS-1040


·        Disc made of ductile iron EN-GJS-1040 chromed


·        Stem seal o - ring EPDM


·        O-ring spindle sealing packing


·        Article according to EN 593


·        Mounting between flanges PN 16 EN 1092


·        Face to face according to EN 558-1 serie 20


·        Product marking according to EN 19


·        Top flange ISO 5201 F03, F05, F07, F10 to mount mechanical, electric or pneumatic actuator


·        Direct acting actuator RA_DA or Spring return actuator RA_SR


·        Optional: Limit switch LS10.2M, Namur solenoid valve











Teste şi verificări / Test control








Teste de presiune cu apă conform EN-12266:


Test de etanşeitate: 1,1 x PN


Test de rezistenţă a corpului: 1,5 x PN


Test moment/forţă de acţionare




Water pressure test according to EN-12266:


Seat Leakage Test: 1,1 x PN


Body Pressure Test: 1,5 x PN


Operation torque/Force Test










 Materiale Componente Vană Fluture / Butterfly Valve Material Specifications











Nr




Denumire Componentă / Part Name




Material / Material








1




Corp / Body




Fontă ductilă / Ductile iron








2




Disc + acoperire / Disc + Plated




Fontă ductilă cromată / Ductile iron chromed








3




Levier / Lever




Fontă ductilă / Ductile iron








4




Tijă superioară / Upper shaft




Oţel Inox / SS X20Cr13








5




Tijă inferioară / Lower shaft




Oţel Inox / SS X20Cr13








6




O-ring / O-ring




EPDM








7




Manşetă / Seat




EPDM / NBR














PAV800 Robinet clapa fluture cu actionare pneumatica










PAV800 Robinet clapa fluture cu actionare pneumatica






PENTRU DETALII TEHNICE VA RUGAM SA NE CONTACTATI
